Extension Modules

Motion PLC systemen

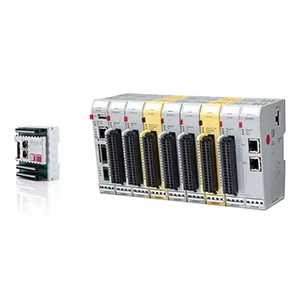

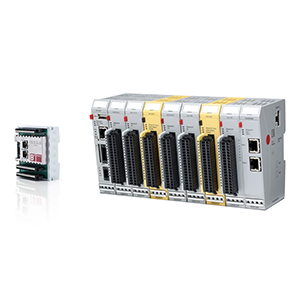

De EtherCAT extension modules zijn specifiek ontwikkeld om toegepast te worden in projecten binnen de industriële automatisering. Er is een groot assortiment aan verschillende type I/O modules beschikbaar waaronder, digitale in- en uitgangen, analoge (single ended of differentiële) in- en uitgangen, temperatuur sensor ingangen, teller- en encoder ingangen en bus koppel modules.

De exptnsion modules E-I/O typen kunnen direct op een B-Nimis MC control system worden aangesloten via een interne EtherCAT bus. Deze setup kan eventueel gecombineerd worden met de SC- Safety modules om een modulair veiligheidssysteem te verkrijgen. De modules zijn ook als remote I/O eilanden in te zetten door een bus coupler te gebruiken waarmee de eilanden via een bedraad EtherCAT netwerk aan een EtherCAT master worden verbonden.

Datasheets
  • Datasheet B-FORTIS CC-Extension Modules
  • Datasheet B-NIMIS MC-IO XR
  • Datasheet B-NIMIS MC-IO AIO
  • Datasheet B-NIMIS MC-IO COM
  • Datasheet B-NIMIS MC-IO COUNTER
  • Datasheet B-NIMIS MC-IO DIO
  • Datasheet B-NIMIS MC-IO RELAYS
  • Datasheet B-NIMIS MC-IO TEMP
CAD files
  • STEP File Coupler
  • STEP File Coupler_DIO
  • STEP File Extender
  • STEP File IO18
  • STEP File IO36
  • STEP File COM
Manuals
  • Manual B-FORTIS CC-Extension Modules
  • Manual B-NIMIS MC-S EIO XR
Drawings
  • Afmetingen B-FORTIS CC-Extension Modules
Tabel
Module Digitale I/OAnaloge I/OCommunicatie poorten
Module Digitale I/O Analoge I/O Communicatie poorten E-I/O XR01 ENC/C DAIO 8/8/4/48 x digital In- of Outputs (4 x Capture Input) 8 x digital Input (te configureren als up-down counter of quadrature encoder) Digital inputs/outputs: 1ms / 0,5A Digital inputs: max. 10 kHz Counting frequentie per counting input (max. counting frequentie van 40 kHz voor quadrature encoders) 4 x analog Input Voltage 4 x universele analog In- of uitgangen Configureerbaar als: Spanning: -10..10V Stroom: -20..20mA Resolutie Inputs: 22 Bit Resolutie Outputs: 16 Bit 1x EtherCAT, LVDS
E-I/O XR02 ENC/C DIO 8/88 x digital In- of Outputs (4 x Capture Input) 8 x digital inputs (2 x up-down counter en 2 x quadrature encoder) Digital inpits/outputs: 1ms / 0,5A Digital inputs: max. 10 kHz Counting frequentie per counting input (max. counting frequentie of 40 kHz voor quadrature encoders) 1x EtherCAT, LVDS
E-I/O Bus Coupler 3A 1 x EtherCAT In 1 x EtherCAT Out 1 x EtherCAT, LVDS1 x EtherCAT In 1 x EtherCAT Out 1 x EtherCAT, LVDS
E-I/O BK DI 16/DO 16 1 ms / 0,5 A16 x digital Inputs 16 x digital Outputs Digital inputs/outputs: 1ms / 0,5A 1 x EtherCAT In 1 x EtherCAT Out 1 x EtherCAT, LVDS
E-I/O DI 16 / DO 16 1 ms/ 0,5 A16 x digital Inputs 16 x digital Outputs Digital inputs/outputs: 1ms / 0,5A 1 x EtherCAT, LVDS
E-I/O DI32 1ms32 x digital Inputs Digital inputs: 1ms 1 x EtherCAT, LVDS
E-I/O DI16 1ms 16 x digital Inputs Digital inputs: 1ms 1 x EtherCAT, LVDS
E-I/O DO16 0,5A 16 x digital Inputs 16 x digital Outputs Digital inputs/outputs: 1ms / 0,5A 1 x EtherCAT, LVDS
E-I/O DO 8 Relais NO 24V 8 x Relay Output NO (contact) Switching voltage: max. 24VAC / 24VDC Switching current: Ohmic: max. 5,0A per Output/ I Inductive: max. 2A per Output 1 x EtherCAT, LVDS
E-I/O DO 8 Relais NO 230VAC 8 x Relay Output NO (contact) Switching voltage: max. 230VAC Switching current: Ohmic: max. 5,0A per Output/ I Inductive: max. 2A per Output 1 x EtherCAT, LVDS
E-I/O AI4/8-U 13 BIT CoE 4x differentiële analoge ingang of 8x single ended analoge ingang Spanning: 0(-10)..10V, -5..5V, -2,5..2,5V Resolutie: 13 Bit 1 x EtherCAT, LVDS
E-I/O AI4-I 12 Bit CoE 4x analoge ingang Stroom: 0(4)..20mA, Resolutie: 12 Bit 1 x EtherCAT, LVDS
E-I/O AO4-U/I 16 Bit CoE 4x universele analoge uitgangen Spanning: 0(-10)..10V, Stroom: 0(4)..20mA, Resolutie: 16 Bit 1 x EtherCAT, LVDS
E-I/O AI8/16-U 13 Bit CoE 8x differentiële analoge ingang of 16x single ended analoge ingang Spanning: 0(-10)..10V, -5..5V, -2,5..2,5V Resolutie: 13 Bit 1 x EtherCAT, LVDS
E-I/O AI8-I 12 Bit CoE 8x analoge ingang Stroom: 0(4)..20mA, Resolutie: 12 Bit 1 x EtherCAT, LVDS
E-I/O AI4-Pt/Ni/Thermo 16 Bit CoE 4x temperatuur Inputs PT100 / Ni100 or PT1000 / Ni1000 of Thermo /Typ J, K or mV Resolutie: 16 Bit 1 x EtherCAT, LVDS
E-I/O AI8-Pt/Ni/Thermo 16 Bit CoE 8x temperatuur Inputs PT100 / Ni100 or PT1000 / Ni1000 of Thermo /Typ J, K or mV Resolutie: 16 Bit 1 x EtherCAT, LVDS
E-I/O Extender 2 Port 2 x EtherCAT Out 1 x EtherCAT, LVDS
EC-COM2 2 x Ethernet 10/100 Mbit (switch port) 1 x serial interface (opto-decoupled) RS232 / RS485 1 x CAN bus interface, opto-decoupled
E-I/O Counter/Posi 2 5V 8 x digital Inputs 2 x digital Outputs 2 x Counter Inputs (A, B, Ref) Digital input/output: 1ms/2,0A Encodertype: RS422, 24 VDC max. 200 kHz 2 x analoge uitgangen Spanning: -10..10V Resolutie: 12 Bit 1 x EtherCAT, LVDS
CC-DIO 16/16 P 16x digital input 16x digital output PNP, positive switching 1x EtherCAT In, 1x EtherCAT uit,
CC-DIO 16/16 N 16x digital Input 16x digital output NPN, negative switching 1x EtherCAT In, 1x EtherCAT uit,
CC-AIO 12/6 12 x universele analoge input (-10V..+10V, -20mA..+20mA, 6x PT100/PT1000) Resolution: 24 Bit 6 x analoge output (0V..+10V) Resolution: 12 Bit1x EtherCAT In, 1x EtherCAT uit,
