Control modules

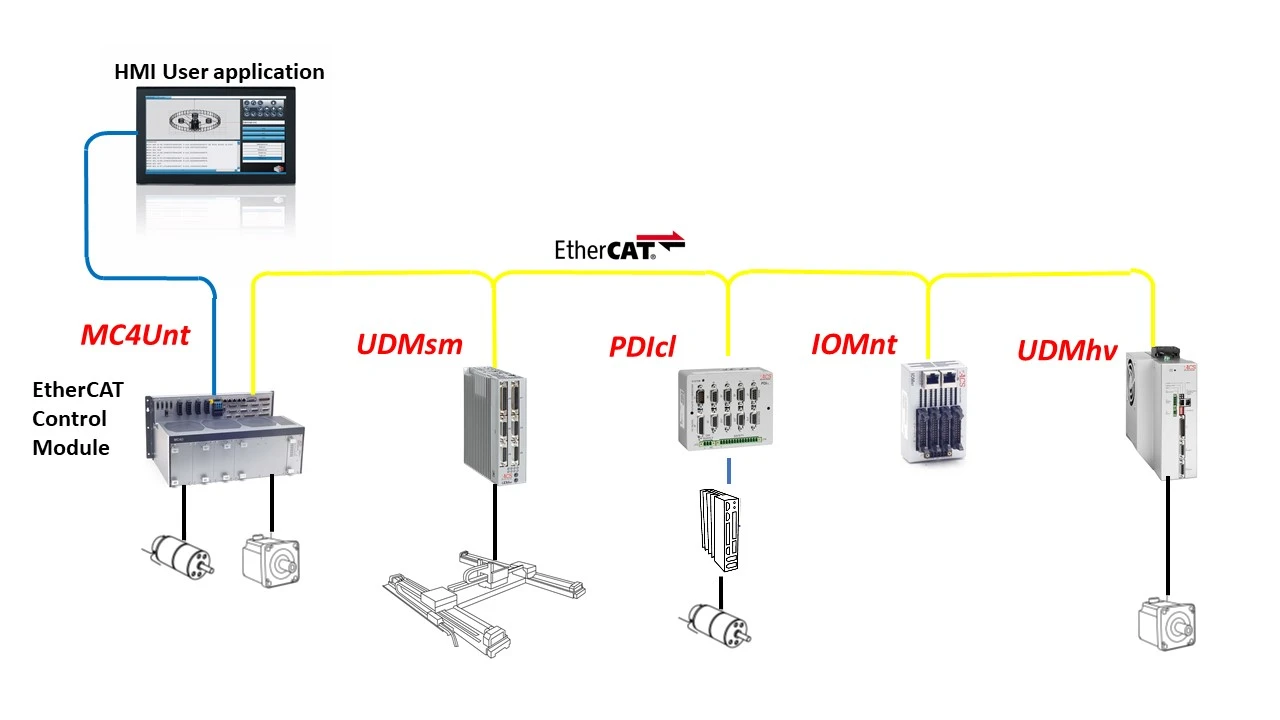

De Control Modules zijn motion controllers met geïntegreerde drives die toegepast worden in met name de high-precision mechatronische systemen. Ze combineren een krachtige EtherCAT-motion controller met maximaal 8 ingebouwde drives en een voeding in één compacte behuizing. Alle type motoren: roterend of lineair, DC of AC, enkel, twee- of driefasig kunnen worden aangestuurd met de geïntegreerde drives. Elke motion control module kan als EtherCAT-controller tot 32 of 64 assen en duizenden IO-punten besturen! De motion controller genereert de bewegingsprofielen voor alle assen. De update snelheid van het EtherCAT-netwerk is maximaal 5 kHz. Alle assen worden gesynchroniseerd door een distributed clock met een nauwkeurigheid van beter dan 0,1 microseconde, en voeren de servobesturingsalgoritmen uit met een sample frequentie van 20 kHz.
Elke Control Module bestaat verder uit een power stage voor het aansturen van de motoren en een afzonderlijke 24Vdc logica voeding. Deze wordt logica voeding wordt gebruikt voor de control spanning die alle logische circuits van spanning voorziet tijdens normale- en noodsituaties. De motion controllers ondersteunen een breed scala aan encoders, zowel incrementele digitale als analoge Sin-Cos, en absolute encoders.
| Product | Drive data | Max controller assen |
Host PC/PLC/PAC Communicatie |
Max EtherCAT Cycle Rate |
Feedback |
Montage mogelijkheden |
ACS opties | |
|---|---|---|---|---|---|---|---|---|
| ECMsm | Max 4 assen Spanning 12-48 Vdc DC bus 12-48 Vdc Stroom 5/10A* | 4 | TCP/IP Ethernet/IP Modbus RS-232 | - | Incrementeel Absoluut Sin-Cos | Panel | Veiligheidsfuncties STO & SS1 | |
| ECMsa | Max 1 as Spanning 12-150 Vdc DC bus 12-150 Vdc Stroom 10/20A* | 4 | TCP/IP Ethernet/IP Modbus RS-232 | - | Incrementeel Absoluut Sin-Cos | Panel | Veiligheidsfuncties STO & SS1 | |
| MP4Unt | Max 8 assen Spanning 100-240 Vac DC bus 48-96 Vdc Stroom 13.3/40A* | 64 | TCP/IP Ethernet/IP Modbus RS-232 | 5 kHz | Incrementeel Absoluut Sin-Cos | Rack | ServoBoost NanoPWM MotionBoost NetworkBoost Flexible Configuration | |
| MC4Unt | Max 8 assen Spanning 85-400 Vac DC Bus 24-560 Vdc Stroom 45/90A@4 assen* Stroom 20/40A@8 assen* | 64 | TCP/IP Ethernet/IP Modbus RS-232 | 5 kHz | Incrementeel Absoluut Sin-Cos | Panel Rack | ServoBoost NanoPWM MotionBoost NetworkBoost Flexible Configuration | |
| CMxa | Max 1,2 of 3 assen Spanning 85-230 Vac DC Bus: Vin(AC) x 1.414 Stroom 15/30A* | 64 | TCP/IP Ethernet/IP Modbus RS-232 | 5 kHz | Incrementeel Absoluut Sin-Cos | Panel | Flexible Configuration Veiligheidsfunctie STO & SS1 | |
| CMhp | Max 1,2, of 3 assen Spanning 85-230 Vac DC Bus: Vin(AC) x 1.414 Stroom 15/30A* | 32 | TCP/IP Ethernet/IP Modbus RS-232 | 2 kHz | Incrementeel Absoluut Sin-Cos | Panel | ServoBoost MotionBoost Flexible Configuration | |
| CMba | Max 1,2, of 3 assen Spanning 85-230 Vac DC Bus: Vin(AC) x 1.414 Stroom 15/30A* | 32 | TCP/IP Ethernet/IP Modbus RS-232 | 2 kHz | Incrementeel Absoluut Sin-Cos | Panel | Flexible Configuration | |
| CMhv | Max 1 of 2 assen Spanning 230-480 Vac DC Bus: Vin(AC) x 1.414 Stroom 20/60A*@230Vac Stroom 15/30A*@400Vac | 32 | TCP/IP Ethernet/IP Modbus RS-232 | 2 kHz | Incrementeel Absoluut Sin-Cos | Panel | MotionBoost Flexible Configuration | |
| CMnt | Max 1 of 2 assen Spanning 85-230 Vac DC Bus: Vin(AC) x 1.414 Stroom 7.5/15A* | 32 | TCP/IP Ethernet/IP Modbus RS-232 | 2 kHz | Incrementeel Absoluut Sin-Cos | Panel | Flexible Configuration |
»
