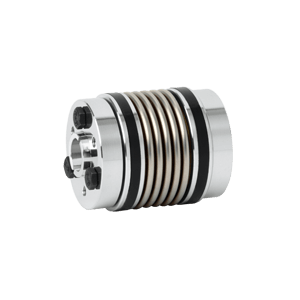

MKS
balgkoppelingen miniatuur
Specificaties
Design:⠀
Temperatuurbereik:
Toleranties:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
Snelheid:
Balanseer graad:
Optioneel:
Koppeling met conische klemring, ieder met 4x ISO 4017
-30 - 110 °C
0.01 - 0.025 mm
Volledig spelingsvrij
Geen service
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Maximaal 120.000 rpm
Standaard G= 2,5
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag
Omschrijving
Het type MKS miniatuur balgkoppeling van R+W Couplings is zeer geschikt voor hoog dynamische applicaties. Door het gebruik van een frictie klemverbinding is deze precisie koppeling absoluut spelingsvrij. De axiale conische klemring biedt maximale klemkracht op de as. Dankzij de geforceerd gevormde balg kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over miniatuur balgkoppelingen contact op met VARIODRIVE.
Specificaties
Design:
Temperatuurbereik:
Toleranties:
Speling:
Service-life:
Materiaal:
- Balgdeel:
- Naaf:
Snelheid:
Balanseer graad:
Optioneel:
Koppeling met conische klemring, ieder met 4x ISO 4017
-30 - 110 °C
0.01 - 0.025 mm
Volledig spelingsvrij
Geen service
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Maximaal 120.000 rpm
Standaard G= 2,5
Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag
Specificaties
Design: Koppeling met conische klemring, ieder met 4x ISO 4017
Temperatuurbereik: -30 - 110 °C
Toleranties: 0.01 - 0.025 mm
Speling: Volledig spelingsvrij
Service-life: Geen service
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal
- Klemring: Aluminium
Snelheid: Maximaal 120.000 rpm
Balanseer graad: Standaard G= 2,5
Optioneel: Klant specifiek ontwerp, ATEX en cleanroom versie op aanvraag.
Toepassingen
- Hoog dynamische machines
- Pick-and-place machines
- Persaandrijving
Tabel

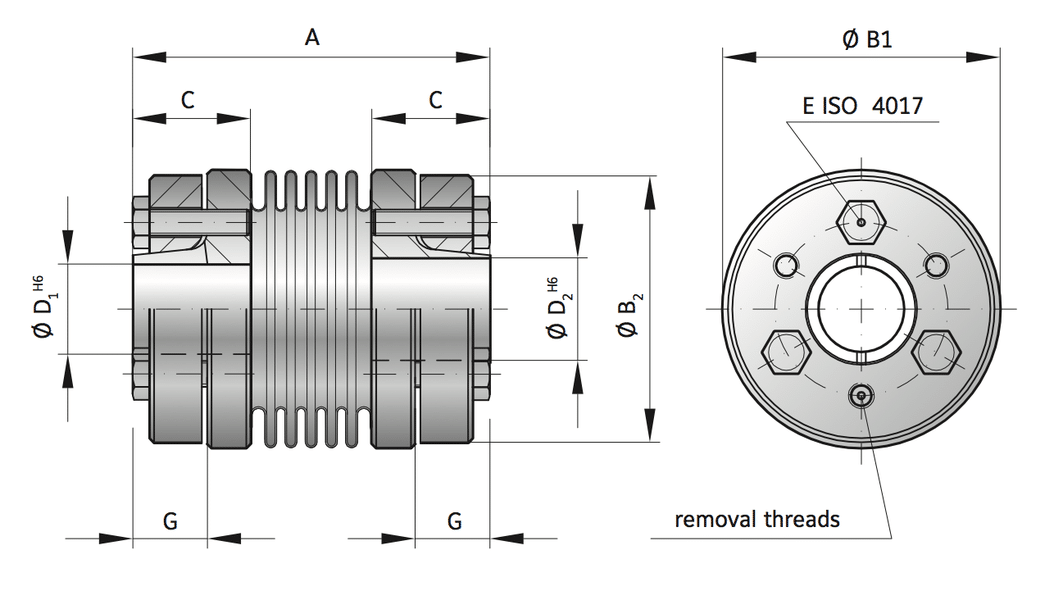

| MKS Series | |
| Rated torque (Nm) | TKN |
| Overall length | A |
| Fit length (mm) | C |
| Inside diameter possible from Ø to Ø H6 (mm) | D1/2 |
| Outside diameter (mm) | B1 |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4017) Nut (DIN 4032) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance (mm) | G |
| Approximate weight (g) | |
| Axial (mm) | max. |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| MKS Series | |
| Rated torque (Nm) | TKN |
| Overall length | A |
| Fit length (mm) | C |
| Inside diameter possible from Ø to Ø H6 (mm) | D1/2 |
| Outside diameter (mm) | B1 |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4017) Nut (DIN 4032) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance (mm) | G |
| Approximate weight (g) | |
| Axial (mm) | max. |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| CAD Portal |
| MKS Series | |
| Rated torque (Nm) | TKN |
| Overall length | A |
| Fit length (mm) | C |
| Inside diameter possible from Ø to Ø H6 (mm) | D1/2 |
| Outside diameter (mm) | B1 |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Fastening screw (ISO 4017) Nut (DIN 4032) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance (mm) | G |
| Approximate weight (g) | |
| Axial (mm) | max. |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| CAD Portal |
