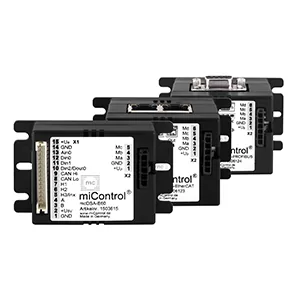

mcDSA-E6x
Compact servoregelaars mcDSA
Specificaties
- Motorregelaar tot 15A
- Afmetingen 74 x 45.5 x 14 mm (afhankelijk van type)
- 4 kwadrant regeling voor DC, BLDC, Lineaire motoren
- EtherCAT uitvoering beschikbaar
- CAN of Ethercat interface (Protocol DS301, Device profile DS402)
- Geïntegreerde digitale I/O en analoge inputs
- Overvoltage, undervoltage en overtemperature monitoring
- Hex switches voor device node id
- Eenvoudige programmering door ingebouwde MPU (Motion Process Unit)
Omschrijving
Dit type decentrale regelaar heeft een zeer kleine footprint en kan afhankelijk van het type worden aangesloten op voedingsspanningen liggend tussen de 12-60Vdc. De regelaars kunnen DC motoren en BLDC motoren aansturen en stromen leveren tot maximaal 15A. Naast snelheidsregeling, is stroomregeling en positieregeling mogelijk. De units worden uitgevoerd met CAN of EtherCAT bus interface om te communiceren met een bovenliggend besturingssysteem die VARIODRIVE ook kan leveren.
Specificaties
- Motorregelaar tot 15A
- Afmetingen 74 x 45.5 x 14 mm (afhankelijk van type)
- 4 kwadrant regeling voor DC, BLDC, Lineaire motoren
- EtherCAT uitvoering beschikbaar
- CAN of Ethercat interface (Protocol DS301, Device profile DS402)
- Geïntegreerde digitale I/O en analoge inputs
- Overvoltage, undervoltage en overtemperature monitoring
- Hex switches voor device node id
- Eenvoudige programmering door ingebouwde MPU (Motion Process Unit)
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
Datasheets
Tabel
| Device name |
|---|
| mcDSA-E60 |
| mcDSA-E60-EtherCAT |
| mcDSA-E60-Modul |
| mcDSA-E61-Lp |
| mcDSA-E61-Modul |
| mcDSA-E62 |
| mcDSA-E62-Modul |
| mcDSA-E65 |
| mcDSA-E65-EtherCAT |
| mcDSA-E65-Modul |
| mcDSA-E66-Lp |
| mcDSA-E66-Modul |
| mcDSA-E67 |
| mcDSA-E67-EtherCAT |
| mcDSA-E67-Modul |
| Motor type | Peak current | Encoder type | Interface | Din | Dout | Ain |
|---|---|---|---|---|---|---|
| DC, BLDC | 15A | incremental | CAN | 2 | 1 | 1 |
| DC, BLDC | 15A | incremental | CAN, EtherCAT | 2 | 1 | 1 |
| DC, BLDC | 15A | incremental | CAN | 4 | 1 | 2 |
| DC, BLDC | 15A | magnetic sensor | CAN | 2 | 1 | 1 |
| DC, BLDC | 15A | magnetic sensor | CAN | 4 | 1 | 2 |
| DC, BLDC | 15A | sin / cos | CAN | 2 | 1 | 1 |
| DC, BLDC | 15A | sin / cos | CAN | 4 | 1 | 2 |
| DC, BLDC | 15A | incremental | CAN | 2 | 1 | 1 |
| DC, BLDC | 15A | incremental | CAN, EtherCAT | 2 | 1 | 1 |
| DC, BLDC | 15A | incremental | CAN | 3 | 2 | 2 |
| DC, BLDC | 15A | magnetic sensor | CAN | 2 | 1 | 1 |
| DC, BLDC | 15A | magnetic sensor | CAN | 4 | 1 | 2 |
| DC, BLDC | 15A | sin / cos | CAN | 2 | 1 | 1 |
| DC, BLDC | 15A | sin / cos | CAN, EtherCAT | 2 | 1 | 1 |
| DC, BLDC | 15A | sin / cos | CAN | 4 | 1 | 2 |
»
