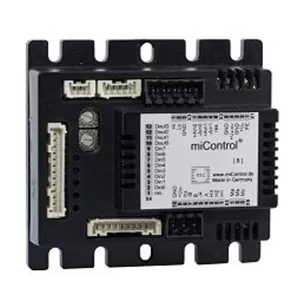

mcDSA-E5x

Compact servoregelaars mcDSA

Specificaties

Motorregelaar tot 50A
Afmetingen 78 x 74 x 28 mm
4 kwadrant regeling voor DC, BLDC, Lineaire motoren
CAN interface (Protocol DS301, Device profile DS402)
Geïntegreerde digitale I/O en analoge inputs
Overvoltage, undervoltage en overtemperature monitoring
Hex switches voor device node id
Eenvoudige programmering door ingebouwde MPU (Motion Process Unit

Omschrijving

Dit type decentrale regelaar heeft een kleine foodprint en kan afhankelijk van het type worden aangesloten op voedingsspanningen liggend tussen de 12-60Vdc. De regelaars kunnen DC motoren en BLDC motoren aansturen en stromen leveren tot maximaal 50A. Naast snelheidsregeling, is stroomregeling en positieregeling mogelijk. De units worden uitgevoerd met CAN bus interface om te communiceren met een bovenliggend besturingssysteem die VARIODRIVE ook kan leveren.

Specificaties

Motorregelaar tot 50A
Afmetingen 78 x 74 x 28 mm
4 kwadrant regeling voor DC, BLDC, Lineaire motoren
CAN interface (Protocol DS301, Device profile DS402)
Geïntegreerde digitale I/O en analoge inputs
Overvoltage, undervoltage en overtemperature monitoring
Hex switches voor device node id
Eenvoudige programmering door ingebouwde MPU (Motion Process Unit

Toepassingen

Verpakkingsindustrie
AGV toepassingen
Algemene machinebouw

Direct contact opnemen

Datasheets

Tabel

Device name
mcDSA-E50-HC
mcDSA-E50
mcDSA-E51-Lp
mcDSA-E52
mcDSA-E55-HC
mcDSA-E55-Lp
mcDSA-E55-Modul
mcDSA-E55
mcDSA-E56-Lp
mcDSA-E57

Motor type	Peak current	Encoder type	Interface	Din	Dout	Ain
DC, BLDC	30A	incremental	CAN	8	4	1
DC, BLDC	30A	incremental	CAN	8	4	1
DC, BLDC	30A	magnetic sensor	CAN	8	4	1
DC, BLDC	30A	sin / cos	CAN	8	4	1
DC, BLDC	50A	incremental	CAN	8	4	1
DC, BLDC	50A	incremental	CAN	8	4	1
DC, BLDC	50A	incremental	CAN	8	4	1
DC, BLDC	50A	incremental	CAN	8	4	1
DC, BLDC	50A	magnetic sensor	CAN	8	4	1
DC, BLDC	50A	sin / cos	CAN	8	4	1
