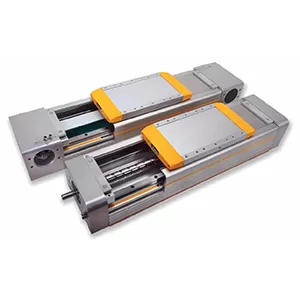

Lineaire Tandriem Actuator Type HMR

Tandriem actuatoren

Specificaties

  • 5 Framematen HMR 08, 11, 15, 18, 24
  • Hoog efficiënte tandriemaandrijving
  • 2 profiel typen standard en re-inforced
  • Eenvoudig, goed bereikbare smeerpunten
  • Optioneel tandem en bi-parting loopwagens
  • Optioneel intern, beschermde sensor mogelijkheden
  • Optioneel voorzien van stalen afdekking, IP54

Omschrijving

De HMR is een van de meest gebruiksvriendelijke en veelzijdige actuatorlijnen die momenteel op de markt zijn. Met vijf verschillende framematen, tandriem of spindel aandrijflijn, meerdere montage-, wagen- en sensoropties en een IP54-beschermkap optie, samen met een groot aantal andere aanpasbare functies, is de HMR echt ontworpen met het oog op flexibiliteit.

Geleid door twee square rails, heeft de HMR een enorm kiepmoment en draagkracht gebundeld in een onopvallend, maar toch gestroomlijnd pakket. Gebruiksgemak staat centraal, door extern toegankelijke smeerfittingen in de wagen te integreren die het smeermiddel gelijkmatig over de lager pucks verspreiden. Daarnaast zijn er opties voor twee verschillende chassisprofielen, waardoor de gebruiker kan kiezen tussen een superlaag profiel "basisversie" of een "versterkte" versie die een grote structurele stijfheid geeft voor lange niet-ondersteunde overspanningen.

Specificaties

  • 5 Framematen HMR 08, 11, 15, 18, 24
  • Hoog efficiënte tandriemaandrijving
  • 2 profiel typen standard en re-inforced
  • Eenvoudig, goed bereikbare smeerpunten
  • Optioneel tandem en bi-parting loopwagens
  • Optioneel intern, beschermde sensor mogelijkheden
  • Optioneel voorzien van stalen afdekking, IP54

Toepassingen

  • Algemene machinebouw
  • Verpakkingsmachines
  • Bewerkingsmachines
  • Speciale machines
  • Medische machines

Datasheets
Manuals

Tabel


Max. Slaglengte
Max. Snelheid
Max. Versnelling
Max. Payload Fz & lateral Fy @8000km
Herhalingsnauwkeurigheid
Max. Thrust Force
HMRB08 HMRB11 HMRB15 HMRB18 HMRB24
3000mm4000mm6000mm6000mm6000mm
2m/sec2m/sec5m/sec5m/sec5m/sec
30m/sec250m/sec250m/sec250m/sec250m/sec2
1250N3000N6000N11000N18200N
+/-50µm+/-50µm+/-50µm+/-50µm+/-50µm
295N630N1050N1300N4000N

»
