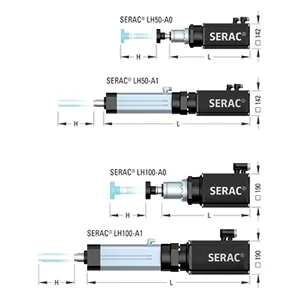

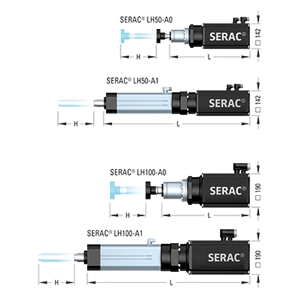

LH

Spindel actuatoren

Electrische stroom in plaats van hydraulische olie. De SERAC® LH is een ultracompacte elektromechanische spindel actuator voor korte slagen met een hoge kracht. Het opvallende compacte behuizingsdesign van de SERAC® LH elektrische cilinder is zowel fraai als buitengewoon praktisch. De componenten (Anti rotatie, Lineaire encoder, PWG spindel, Servomotor) van deze complete, voor gemonteerde aandrijving zijn ondergebracht in deze compacte en sterke behuizing. De actuator bevat een aangebouwde borstelloze AC servomotor die wordt aangestuurd door een standaard servodrive. Omdat de uitgaande verplaatsing van de actuator door het werkingsprinipe enige slip bevat ten opzichte van de servomotor kan er gebruik gemaakt worden van een interne lineaire encoder.

Slimline cylindrisch design
Modulaire constructie
Anti-rotate unit, houdrem, integrated linear travel measurement etc. optioneel
Kleine spoed (bijvoorbeeld 1.5 mm) mogelijk, zelfs bij hoge krachten! (100 kN)
Eind schakelaars mogelijk op het huis van de cilinder

Max. slaglengte
200mm
Max. trust/traction kracht
100kN
Max. snelheid
425mm/s
Max. acceleratie
0,5-4,7 m/s2
Spindel type
servo screw
Spindel spoed
1.5, 3, 4.5, 6, 7.5 mm
Efficientie
83%
Herhalingsnauwkeurigheid
10µm
Motor montage
Geïntegreerd
Opties
Houdrem, Lineaire encoder
