Balgkoppelingen miniatuur

MK2 Miniatuur Balgkoppeling

Waar koppels vanaf 0,05 Nm moeten worden overgebracht en asdiameters vanaf 1 mm moeten worden gekoppeld, zijn de MK serie miniatuur balgkoppelingen van R + W Couplings de juiste keuze. Als gevolg van de trend naar miniaturisatie - bijvoorbeeld in de medische technologie, laboratoriumapparatuur en micropompen - speelt dit product een belangrijke rol in een groeimarkt. Spelingvrije miniatuurbalgkoppelingen zijn de ontwerpoplossing onder de precisiekoppelingen voor apparatuur met beperkte afmetingen.

MK2 Miniatuur Balgkoppeling

De RVS balg is het centrale onderdeel en compensatie-element. De juiste selectie is gebaseerd op praktische vereisten, bijvoorbeeld de hoeveelheid over te brengen koppel en de mate van uitlijning die moet worden gecompenseerd. Miniatuurbalgkoppelingen voldoen aan tegenstrijdige eisen met betrekking tot stijfheid, met maximale stijfheid in de draairichting en een zeer lage stijfheid in andere richtingen, terwijl de uitlijnfouten moeten worden opgevangen - bijvoorbeeld in roterende encoders, tachometers en kleine motoraandrijvingen. Het opvangen van deze radiale, axiale en angulaire uitlijnfout speelt een belangrijke rol bij het beschermen van de aangesloten apparatuur en het voorkomen van schade aan componenten. De typen MK4, MK5 en MK6 zijn ook spelingsvrij en bieden een snelle en eenvoudige installatie, met de voordelen van elektrische en thermische isolatie

MK1

Naaf met radiaal schroef
0.05 – 10Nm

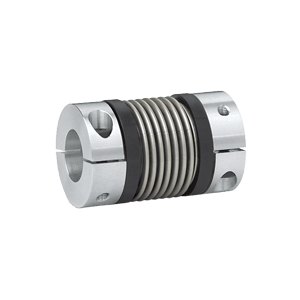

MK2

Naaf met klemnaaf
0.5 – 10Nm

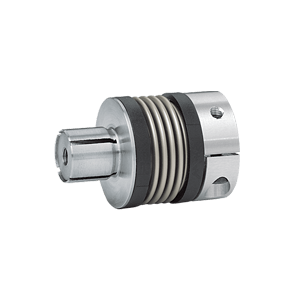

MK3

Naaf met spandoorn
0.5 – 10Nm

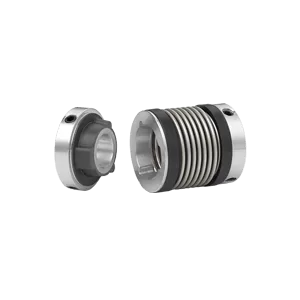

MK4

Naaf met klemring en taps press fit segment
0.5 – 10Nm

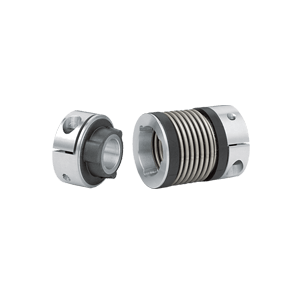

MK5

Met klemnaaf en taps press fit segment
0.5 – 10Nm

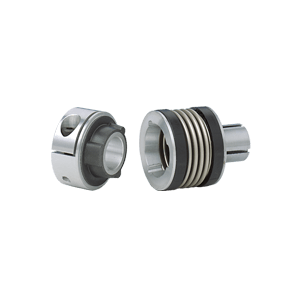

MK6

Met spandoorn
0.5 – 10Nm

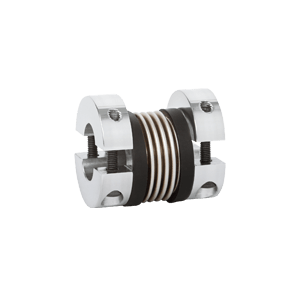

MKH

Met gedeelde klemnaaf
0.5 – 10Nm

MKS

Met axiale conische klemring
0.5 – 10Nm

BKL Ecoflex

Ecoflex met klemnaaf
Tot 3Nm

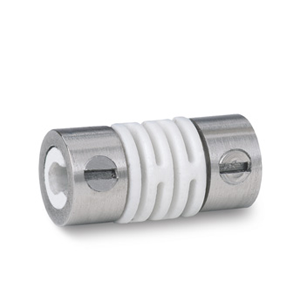

FK1

Microflex
Tot 1 Ncm
