KF-S3
Haakse hypoïde vertragingskasten
Omschrijving

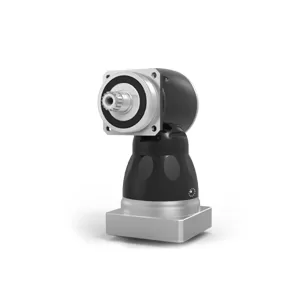

De APEX KF-S3 serie is een stalen haakse vertragingskast voorzien van hypoïde vertanding. De vertanding rolt over elkaar waardoor het rendement hoog is. In een enkele trap kan van 3:1 tot reductie 10:1 vertraagd worden. In verband met de mogelijk hoge dynamica is aan de ingaande zijde een motor as lengte compensatie geïntegreerd.
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 7 / 10
12 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100
Hoog rendement:
1-traps:
2-traps:
≥ 96%
≥ 94%
Spelingarm:
Nominale koppels T2N:
Bouwgrootte:
≤ 3 arcmin
18 Nm – 1.600 Nm
KF060 / KF075 / KF100 / KF140 / KF180 / KF210 / KF240
Een bijzonder kenmerk van deze nieuwe serie reductoren is dat de draairichting van de uitgaande as ten opzichte van de motor as niet omgedraaid wordt, wat bij andere typen wel het geval is. Uitgaande stalen uitgaande as, spline DIN 5480
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 7 / 10
12 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100
Hoog rendement:
1-traps:
2-traps:
≥ 96%
≥ 94%
Spelingarm:
Nominale koppels T2N:
Bouwgrootte:
≤ 3 arcmin
18 Nm – 1.600 Nm
KF060 / KF075 / KF100 / KF140 / KF180 / KF210 / KF240
Specificaties
Overbrengverhouding:
1-traps: 3 / 4 / 5 / 7 / 10
2-traps: 12 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100
Hoog rendement:
1-traps: ≥ 96%
2-traps: ≥ 94%
Spelingarm: ≤ 3 arcmin
Nominale koppels T2N: 18 Nm – 1.600 Nm
Bouwgrootte: KF060 / KF075 / KF100 / KF140 / KF180 / KF210 / KF240
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
