FK1

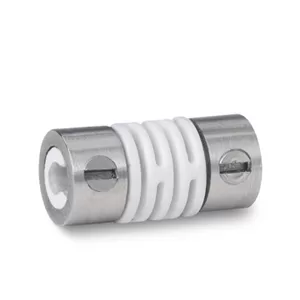

Miniatuur balgkoppelingen (tot 10Nm)Het type FK1 microflex miniatuur balgkoppeling van R+W Couplings is extreem compact. Door het toepassen van één enkele schroef per naaf is deze precisie koppeling eenvoudig te (de)monteren. Door het gebruik van een frictie klemverbinding is deze koppeling elektrisch isolerend en absoluut spelingsvrij en trilling dempend. Neem voor specifieke vragen over miniatuur balgkoppelingen contact op met VARIODRIVE.
Uitvoering
Microflex
Nom. Koppel
1 Ncm
Snelheid
tot 20.000 rpm
Temperatuur bereik
-35 tot +90 oC
Materiaal balg
Polyamide
Materiaal naaf
RVS
Piekbelasting
Tot 1,5x nom. Koppel
Speling
Geen
Service-life
Geen service
Optioneel
ATEX
Datasheets
- Bestelcode instructies
- ATEX instructies
- Datasheet FK1
- Manual BK/MK koppelingen

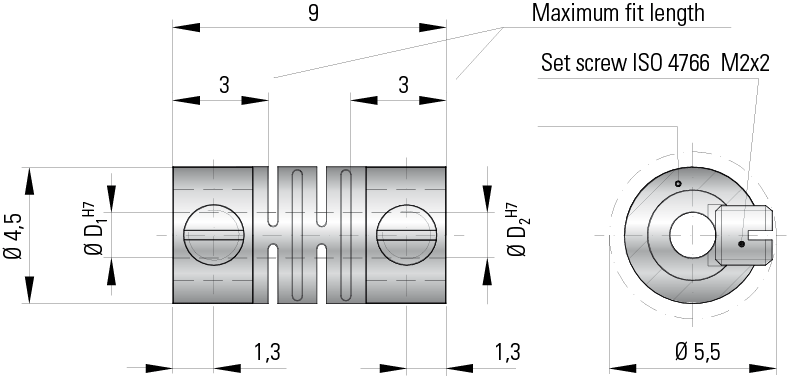

Tabel
| FK1 Series | FK1 | |
|---|---|---|
| Rated torque (Ncm) | Tkn | 1 |
| Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 | 1,5 / 1,5 or 2 / 1,5 ther bore diameters on request |
| Moment of inertia (gcm2) | Jges. | 5,39 |
| Torsional stiffness (Ncm/rad) | CT | 23 (measured at 20° C) |
| Axial (mm) | max. | 0,2 |
| Lateral (mm) | max. | 0,1 |
| Angular (degree) | max. | 1,5 |
| Approximate weight (g) | 0,47 | |
| FK1 |
