EZ2 Heavy Duty
heavy duty klauwkoppelingen
Specificaties
Design:
⠀
⠀
⠀
Temperatuurbereik:
Tolerantie:
⠀
Materiaal:
- Steekdeel koppeling:
- Elastomeerster:
⠀
- As:
Snelheid:
Optioneel:
Beide steekdelen zijn opgebouwd uit 2 aparte delen met ISO 4762 schroeven. Deze steekdelen zijn verbonden met een as. Maximale lengte tot en met 4 meter.
Verschilt per type elastomeerster
De gehele tolerantie tussen as en steekdeel is 0.01 tot 0.05 mm
⠀
Staal
Precisie gietwerk, slijtvast en thermisch stabiel polymeer
Staal
Afhankelijk van de applicatie
Klant specifiek ontwerp, RVS en ATEX
Omschrijving

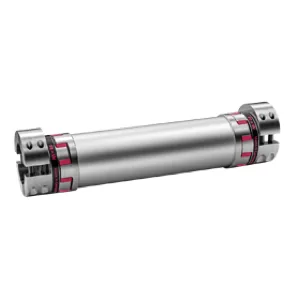

Deze heavy duty R+W klauwkoppeling van het type EZ2 met zijn press fit design is te bestellen tot en met 4 meter lengte en heeft geen tussenlager nodig. Deze tussenas is eenvoudig te (de)monteren. De concentrisch bewerkte klemnaven en as geven de koppeling een zeer mooie rondloop. De gehele opbouw zorgt ervoor dat de koppeling spelingvrij is, ook in lateraal opgebouwde richting. De EZ2 koppeling is te combineren met verschillende typen R+W elastomeersterren. Alle typen R+W elastomeersterren dempen de trillingen en zijn elektrisch isolerend. Neem voor specifieke vragen over klauwkoppeling of andere industrie koppelingen contact op met VARIODRIVE.
Specificaties
Design:
⠀
⠀
Temperatuurbereik:
Tolerantie:
Materiaal:
- Steekdeel koppeling:
- Elastomeerster:
- As:
Snelheid:
Optioneel:
Beide steekdelen zijn opgebouwd uit 2 aparte delen met ISO 4762 schroeven. Deze steekdelen zijn verbonden met een as. Maximale lengte tot en met 4 meter.
Verschilt per type elastomeerster
De gehele tolerantie tussen as en steekdeel is 0.01 tot 0.05 mm
⠀
Staal
Precisie gietwerk, slijtvast en thermisch stabiel polymeer
Staal
Afhankelijk van de applicatie
Klant specifiek ontwerp, RVS en ATEX
Specificaties
Design: Beide steekdelen zijn opgebouwd uit 2 aparte delen met ISO 4762 schroeven. Deze steekdelen zijn verbonden met een as. Maximale lengte tot en met 4 meter.
Temperatuurbereik: Verschilt per type elastomeerster
Tolerantie: De gehele tolerantie tussen as en steekdeel is 0.01 tot 0.05 mm
Materiaal:
- Steekdeel koppeling: Staal
- Elastomeerster: Precisie gietwerk, slijtvast en thermisch stabiel polymeer
- As: Staal
Snelheid: Afhankelijk van de applicatie.
Optioneel: Klant specifiek ontwerp, RVS en ATEX
Toepassingen
- Machinebouw
- Servo-drive technologie
- Medische technologie
- Renewable energy
- Mijnbouw technologie
- Pompen en compressoren
- Transportsystemen
Tabel
| EZ2 Series | |
| Type (Elastomer insert) | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | H |
| Fit length (mm) | C |
Inside diameter possible from Ø to Ø H7 (mm) | D1/2 |
| Inside diameter of elastomer (mm) | DE |
| Outside diameter with screw head (mm) | BS |
| Outside diameter hub (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia per hub (10-3 kgm2) | J1/J2 |
| Inertia of tube per meter (10-3 kgm2) | J3 |
| Combined dynamic torsional stiffness of the inserts (Nm/rad) | CtdynE |
| Torsional stiffness of tube per meter (Nm/rad) | CTZWR |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G/G1 |
| Maximum torque (Nm) | TKmax |
| Length (mm) | O |
| Overall length (mm) | A |
| Shaft average value (mm) | N |
| EZ2 Series | |
| Type (Elastomer insert) | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | H |
| Fit length (mm) | C |
Inside diameter possible from Ø to Ø H7 (mm) | D1/2 |
| Inside diameter of elastomer (mm) | DE |
| Outside diameter with screw head (mm) | BS |
| Outside diameter hub (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia per hub (10-3 kgm2) | J1/J2 |
| Inertia of tube per meter (10-3 kgm2) | J3 |
| Combined dynamic torsional stiffness of the inserts (Nm/rad) | CtdynE |
| Torsional stiffness of tube per meter (Nm/rad) | CTZWR |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G/G1 |
| Maximum torque (Nm) | TKmax |
| Length (mm) | O |
| Overall length (mm) | A |
| Shaft average value (mm) | N |
