ECMsm
Control modules
Omschrijving

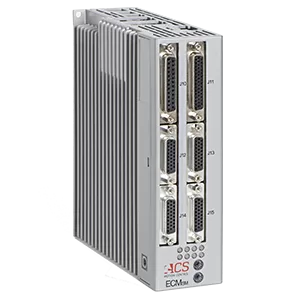

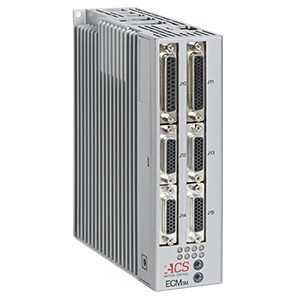

De ECMsm (Economic Control Module) is een compacte, economische en geïntegreerde alles-in-één motion controller inclusief drives. De ECMsm is ontworpen voor low-cost meerassige toepassingen op basis van het krachtige SPiiPlus platform. De module wordt gevoed door 12 tot 48Vdc voor de motor power en door een aparte 24Vdc control supply voeding die alle laagspanningscircuits voedt tijdens normale- en noodsituaties.
Specificaties
Aantal drives:
Host-pc / PLC / PAC-communicatie:
Maximale cyclussnelheid:
Voedingsspanning:
Busspanning:
Max. Stroom output per as:
Encoderkanalen:
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
2 of 4
TCP/IP, Ethernet/IP, Modbus, RS-232
1 kHz
12-48 Vdc
Gelijk aan Vin
5/10A*
Max. 4 elke combinatie (4 AqB, 4 SinCos of 4 absoluut)
Panel
STO & SS1
Flexibele configuratie
*) Stroomwaarden gespecificeerd in Sinus-piek
De unit kan worden voorzien van ACSPL+ programma’s in zes buffers en kan worden aangestuurd via de Ethernet communicatie poort met behulp van de Host Programming Library. De ECMsm ondersteunt een breed scala aan positie feedback systemen, waaronder: incrementele digitale, analoge SinCos en absolute encoders. Optionele veiligheidsfuncties (STO & SS1) module is beschikbaar en voldoet aan de SIL-3 en PLe veiligheidsnormen.
Specificaties
Aantal drives:
Host-pc / PLC / PAC-communicatie:
Maximale cyclussnelheid:
Voedingsspanning:
Busspanning:
Max. Stroom output per as:
Encoderkanalen:
Montage:
Functionele veiligheidsopties:
Eigen ACS-functieopties:
2 of 4
TCP/IP, Ethernet/IP, Modbus, RS-232
1 kHz
12-48 Vdc
Gelijk aan Vin
5/10A*
Max. 4 elke combinatie (4 AqB, 4 SinCos of 4 absoluut)
Panel
STO & SS1
Flexibele configuratie
Specificaties
Aantal drives: 2 of 4
Host-pc / PLC / PAC-communicatie: TCP/IP, Ethernet/IP, Modbus, RS-232
Maximale cyclussnelheid: 1 kHz
Voedingsspanning: 12-48 Vdc
Busspanning: Gelijk aan Vin
Max. Stroom output per as: 5/10A*
Encoderkanalen: Max. 4 elke combinatie (4 AqB, 4 SinCos of 4 absoluut)
Montage: Panel
Functionele veiligheidsopties: STO & SS1
Eigen ACS-functieopties: Flexibele configuratie
Toepassingen
- Semiconductor industrie
- Digital 3D printers
- Laser processing
- Medische scanners
- Complexe gantry systemen
- Delta robot systemen
