BX6
heavy duty balgkoppelingen
Specificaties
Design:
⠀
⠀
⠀
⠀
Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- Naaf:
Lengte
Optioneel:
Beide zijden demontabele conische klemnaven
Serie 10: Balg zonder tussenelement
Serie 25 ≥ 2 balgen met tussenas en integrale ondersteuning
Alle verbindingen zijn gelast
-40 - 300 °C
Zeer geringe speling
Geen service
0.03 - 0.08 mm
Zeer flexibel hoogwaardig roestvrij staal
Staal
In verschillende lengtes leverbaar
Klant specifiek ontwerp en ATEX
Omschrijving

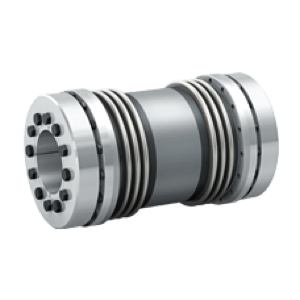

De BX6 heavy duty balgkoppeling is zeer geschikt om hoog koppel over te brengen. Daarnaast heeft de BX6 een compact design en is eenvoudig te (de)monteren. Deze industrie koppeling is torsie stijf en door het gebruik van een frictie klemverbinding absoluut spelingvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de Heavy Duty balgkoppeling volkomen vrij van slijtage. Deze industrie koppeling kan overal worden toegepast waar precisie transmissie nodig is. Neem voor specifieke vragen over balgkoppeling of andere industrie koppelingen contact op met VARIODRIVE.
Specificaties
Design:
⠀
⠀
⠀
Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- Naaf:
Lengte
Optioneel:
Beide zijden demontabele conische klemnaven
Serie 10: Balg zonder tussenelement
Serie 25 ≥ 2 balgen met tussenas en integrale ondersteuning
Alle verbindingen zijn gelast
-40 - 300 °C
Zeer geringe speling
Geen service
0.03 - 0.08 mm
Zeer flexibel hoogwaardig roestvrij staal
Staal
In verschillende lengtes leverbaar
Klant specifiek ontwerp en ATEX
Specificaties
Design: Beide zijden demontabele conische klemnaven
Serie 10: Balg zonder tussenelement
Serie 25 ≥ 2 balgen met tussenas en integrale ondersteuning
Alle verbindingen zijn gelast
Temperatuurbereik: -40 - 300 °C
Speling: Zeer geringe speling
Service-life: Geen service
Toleranties: 0.03 - 0.08 mm
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal
- Naaf: Staal
Lengte: In verschillende lengtes leverbaar
Optioneel: Klant specifiek ontwerp en ATEX
Toepassingen
- Test stands
- Centrifuges
- Wind energie
- Gereedschapmachines
- Print systemen
Tabel
| BX6 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Diameter of clamping ring (mm) | B3 |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 for mounting flange (mm) | E |
| Fastening screw ISO 4017 for conical clamping ring (mm) | E1 |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | E1 |
| Fit length (mm) | C |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C1 |
| BX6 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Diameter of clamping ring (mm) | B3 |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 for mounting flange (mm) | E |
| Fastening screw ISO 4017 for conical clamping ring (mm) | E1 |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | E1 |
| Fit length (mm) | C |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C1 |
| CAD Portal |
| BX6 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Diameter of clamping ring (mm) | B3 |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 for mounting flange (mm) | E |
| Fastening screw ISO 4017 for conical clamping ring (mm) | E1 |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | E1 |
| Fit length (mm) | C |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C1 |
| CAD Portal |
| BX6 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Diameter of clamping ring (mm) | B3 |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 for mounting flange (mm) | E |
| Fastening screw ISO 4017 for conical clamping ring (mm) | E1 |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | E1 |
| Fit length (mm) | C |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C1 |
| CAD Portal |
| BX6 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Diameter of clamping ring (mm) | B3 |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 for mounting flange (mm) | E |
| Fastening screw ISO 4017 for conical clamping ring (mm) | E1 |
| Tightening torque of the fastening screw (Nm) | E |
| Tightening torque of the fastening screw (Nm) | E1 |
| Fit length (mm) | C |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C1 |
| CAD Portal |
