BX4
heavy duty balgkoppelingen
Specificaties
Design:
⠀
⠀
⠀
Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- Naaf:
Lengte:
Optioneel:
Beide zijden demontabele naven met spiebaan
Serie 10: 1 balgsegment
Serie 25 ≥ 2 balgsegmenten met tussenas en integrale ondersteuning
Alle verbindingen zijn gelast
-40 - 300 °C
Zeer geringe speling door gebruik van spiebaan verbinding
Geen service
0.03 - 0.08 mm
Zeer flexibel hoogwaardig roestvrij staal
Staal
In verschillende lengten leverbaar
Klant specifiek ontwerp en ATEX
Omschrijving

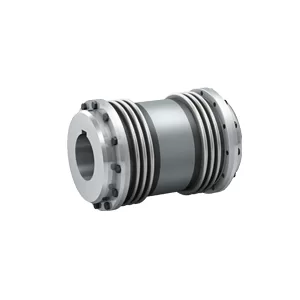

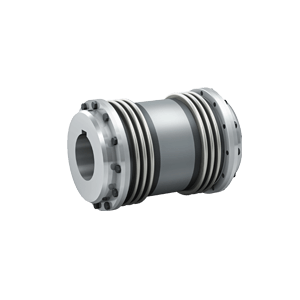

De BX4 heavy duty balgkoppeling is zeer geschikt om hoog koppel over te brengen. Daarnaast heeft de BX4 balgkoppeling een compact design en is door de spiebaan verbinding eenvoudig te (de)monteren. Deze industrie koppeling is torsie stijf en heeft door het gebruik van een spiebaan verbinding zeer geringe speling. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is de industrie balgkoppeling volkomen vrij van slijtage. Deze industrie koppeling kan overal worden toegepast waar precisie transmissie nodig is. Neem voor specifieke vragen over balgkoppeling of andere industrie koppelingen contact op met VARIODRIVE.
Specificaties
Design:
⠀
⠀
⠀
Temperatuurbereik:
Speling:
Service-life:
Toleranties:
Materiaal:
- Balgdeel:
- Naaf:
Lengte:
Optioneel:
Beide zijden demontabele naven met spiebaan
Serie 10: 1 balgsegment
Serie 25 ≥ 2 balgsegmenten met tussenas en integrale ondersteuning
Alle verbindingen zijn gelast
-40 - 300 °C
Zeer geringe speling door gebruik van spiebaan verbinding
Geen service
0.03 - 0.08 mm
Zeer flexibel hoogwaardig roestvrij staal
Staal
In verschillende lengten leverbaar
Klant specifiek ontwerp en ATEX
Specificaties
Design: Beide zijden demontabele naven met spiebaan
Serie 10: 1 balgsegment
Serie 25 ≥ 2 balgsegmenten met tussenas en integrale ondersteuning
Alle verbindingen zijn gelast
Temperatuurbereik: -40 - 300 °C
Speling: Zeer geringe speling door gebruik van spiebaan verbinding
Service-life: Geen service
Toleranties: 0.03 - 0.08 mm
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal
- Naaf: Staal
Lengte: In verschillende lengten leverbaar
Optioneel: Klant specifiek ontwerp en ATEX
Toepassingen
- Test stands
- Centrifuges
- Wind energie
- Gereedschapmachines
- Print systemen
Tabel

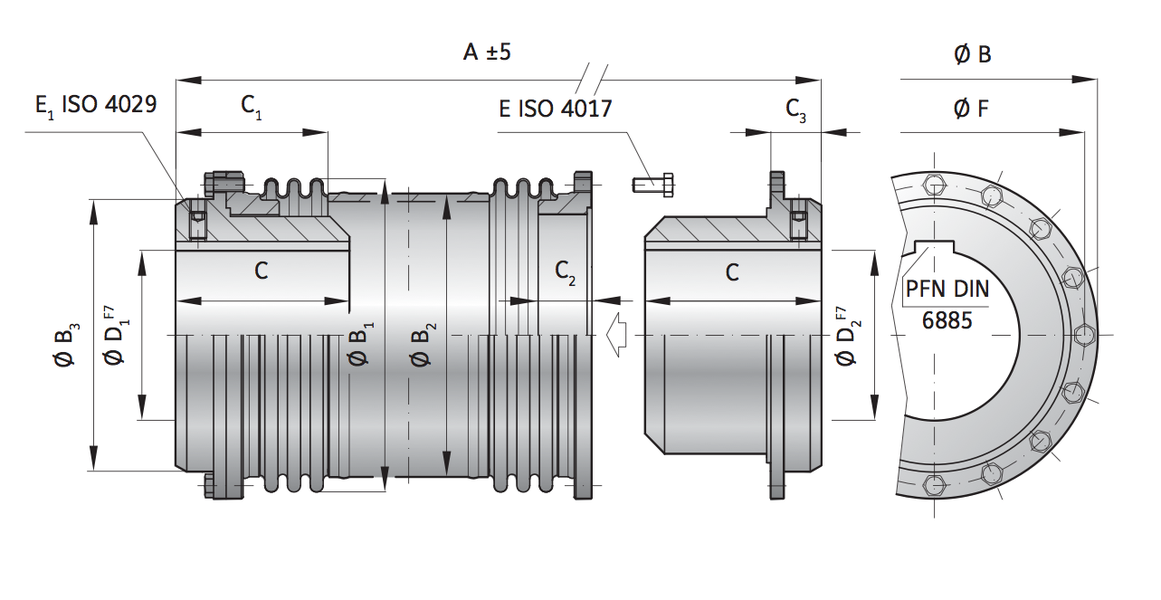

| BX4 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Fit length (mm) | C |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 / Tightening torque (Nm) | E |
| Fastening screw ISO 4029 / Tightening torque (Nm) | E1 |
| Hub length (mm) | C2 |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C3 |
| Length ±3 (mm) | C1 |
| Flange outside diameter (mm) | B3 |
| BX4 Series | |
| Rated torque (kNm) | TKN |
| Overall length (mm) | A±5 |
| Fit length (mm) | C |
| Inside diameter possible from Ø to Ø F7 (mm) | D1/D2 |
| Bolt circle diameter ± 0.4 (mm) | F |
| Outside diameter flange (mm) | B |
| Outside diameter of bellows ±2 (mm) | B1 |
| Outside diameter tube section (mm) | B2 |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness coupling (103 Nm/rad) | |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Fastening screw ISO 4017 / Tightening torque (Nm) | E |
| Fastening screw ISO 4029 / Tightening torque (Nm) | E1 |
| Hub length (mm) | C2 |
| Maximum torque (Nm) | TKmax |
| Length (mm) | C3 |
| Length ±3 (mm) | C1 |
| Flange outside diameter (mm) | B3 |
