BKS
balgkoppelingen
Specificaties
Design:
⠀
⠀
⠀
Temperatuurbereik:
Materiaal:
Snelheid:
Optioneel:
Koppeling met klemnaaf aan beide zijden
Iedere klemnaaf is uitgevoerd met één ISO 4762 klemschroef
De klemnaven en balg zijn door lasverbinding met elkaar verbonden
-40 - 300 °C
Balgdeel, klemnaven en schroeven zijn vervaardigd van roestvrij staal
Standaard tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Klant specifiek ontwerp en ATEX op aanvraag
Omschrijving

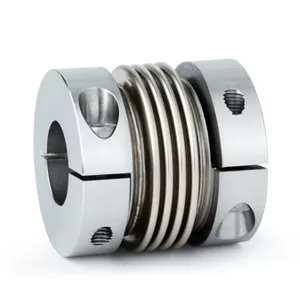

Het type BKS balgkoppeling van R+W Couplings is volledig van RVS vervaardigd en is bestand tegen hoge temperaturen. Door de klemnaven is de koppeling eenvoudig te monteren. Zijn korte lengte maakt deze koppeling zeer geschikt om in te bouwen in compacte ruimtes. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale als angulaire uitlijnfouten opvangen. Zolang deze niet buiten het maximale gebied vallen, zal er geen metaalmoeheid in het balgmateriaal optreden en is deze precisie koppeling volkomen vrij van slijtage. Neem voor specifieke vragen over balgkoppelingen contact op met VARIODRIVE.
Specificaties
Design:
⠀
⠀
Temperatuurbereik:
Materiaal:
Snelheid:
Optioneel:
Koppeling met klemnaaf aan beide zijden
Iedere klemnaaf is uitgevoerd met één ISO 4762 klemschroef
De klemnaven en balg zijn door lasverbinding met elkaar verbonden
-40 - 300 °C
Balgdeel, klemnaven en schroeven zijn vervaardigd van roestvrij staal
Standaard tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Klant specifiek ontwerp en ATEX op aanvraag
Specificaties
Design: Koppeling met klemnaaf aan beide zijden. Iedere klemnaaf is uitgevoerd met één ISO 4762 klemschroef. De klemnaven en balg zijn door lasverbinding met elkaar verbonden.
Temperatuurbereik: -40 - 300 °C
Materiaal: Balgdeel, klemnaven en schroeven zijn vervaardigd van roestvrij staal
Snelheid: standaard tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Optioneel: Klant specifiek ontwerp en ATEX op aanvraag
Toepassingen
- Machinebouw
- Servo-drive technologie
- Medische technologie
- Luchtvaart
- Renewable energy
- Transportsystemen
Tabel

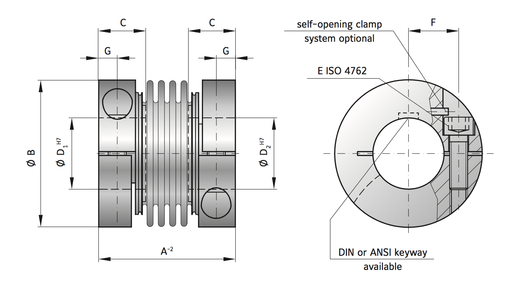

| BKS Series | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | A-2 |
| Fit length (mm) | C |
Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness (10³ Nm/rad) | CT |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Axial spring stiffness (N/mm) | Ca |
| Lateral spring stiffness (N/mm) | Cr |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Speed max. with G = 2.5 balancing (min-1) | |
| BKS Series | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | A-2 |
| Fit length (mm) | C |
Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness (10³ Nm/rad) | CT |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Axial spring stiffness (N/mm) | Ca |
| Lateral spring stiffness (N/mm) | Cr |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Speed max. with G = 2.5 balancing (min-1) | |
| CAD Portal |
| BKS Series | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | A-2 |
| Fit length (mm) | C |
Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness (10³ Nm/rad) | CT |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Axial spring stiffness (N/mm) | Ca |
| Lateral spring stiffness (N/mm) | Cr |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Speed max. with G = 2.5 balancing (min-1) | |
| CAD Portal |
| BKS Series | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | A-2 |
| Fit length (mm) | C |
Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness (10³ Nm/rad) | CT |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Axial spring stiffness (N/mm) | Ca |
| Lateral spring stiffness (N/mm) | Cr |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Speed max. with G = 2.5 balancing (min-1) | |
| CAD Portal |
| BKS Series | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | A-2 |
| Fit length (mm) | C |
Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness (10³ Nm/rad) | CT |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Axial spring stiffness (N/mm) | Ca |
| Lateral spring stiffness (N/mm) | Cr |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Speed max. with G = 2.5 balancing (min-1) | |
| CAD Portal |
| BKS Series | |
| Rated torque (Nm) | TKN |
| Overall length (mm) | A-2 |
| Fit length (mm) | C |
Inside diameter* possible from Ø to Ø H7 (mm) | D1/D2 |
| Outside diameter (mm) | B |
| Moment of inertia (10-3 kgm2) | Jges. |
| Approximate weight (kg) | |
| Torsional stiffness (10³ Nm/rad) | CT |
| Axial ± (mm)) | max. |
| Lateral ± (mm) | max. |
| Angular ± (degree) | max. |
| Axial spring stiffness (N/mm) | Ca |
| Lateral spring stiffness (N/mm) | Cr |
| Fastening screw (ISO 4762) | E |
| Tightening torque of the fastening screw (Nm) | E |
| Distance between centerlines (mm) | F |
| Distance (mm) | G |
| Speed max. with G = 2.5 balancing (min-1) | |
| CAD Portal |
