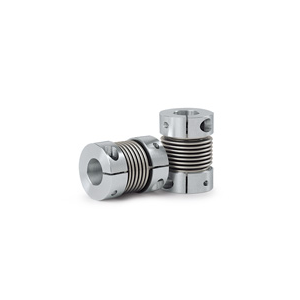

BKL Ecoflex
balgkoppelingen miniatuur
Specificaties
Design:
⠀
Temperatuurbereik:
Speling:
Materiaal:
- Balgdeel:
- Naaf:
Snelheid:
Optioneel:
Koppeling met klemnaaf aan beide zijden. Iedere klemnaaf is uitgevoerd met één ISO 4762 klemschroef.
-40 - 200 °C
Volledig spelingsvrij
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
ATEX uitvoering
Omschrijving
Het type BKL Ecoflex miniatuur balgkoppeling van R+W Couplings heeft een economisch interessant design en is door klemnaven eenvoudig te monteren. Daarnaast bezit de BKL koppeling een laag massatraagheidsmoment en door het gebruik van frictie klemverbinding is deze precisie koppeling absoluut spelingsvrij. Dankzij de geforceerd gevormde balgvorm kan het element tegelijkertijd zowel laterale, axiale en angulaire uitlijnfouten opvangen. Neem voor specifieke vragen over balgkoppelingen contact op met VARIODRIVE.
Specificaties
Design:
⠀
Temperatuurbereik:
Speling:
Materiaal:
- Balgdeel:
- Naaf:
Snelheid:
Optioneel:
Koppeling met klemnaaf aan beide zijden. Iedere klemnaaf is uitgevoerd met één ISO 4762 klemschroef.
-40 - 200 °C
Volledig spelingsvrij
Zeer flexibel hoogwaardig roestvrij staal
Aluminium
Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
ATEX uitvoering
Specificaties
Design: Koppeling met klemnaaf aan beide zijden. Iedere klemnaaf is uitgevoerd met één ISO 4762 klemschroef.
Temperatuurbereik: -40 - 200 °C
Speling: Volledig spelingsvrij
Materiaal:
- Balgdeel: Zeer flexibel hoogwaardig roestvrij staal
- Naaf: Aluminium
Snelheid: Tot 10.000 rpm, > 10.000 rpm bij fijn uitgebalanceerde versie
Optioneel: ATEX uitvoering
Toepassingen
- Medische technologie
- Laboratorium technologie
- Micro-pompen

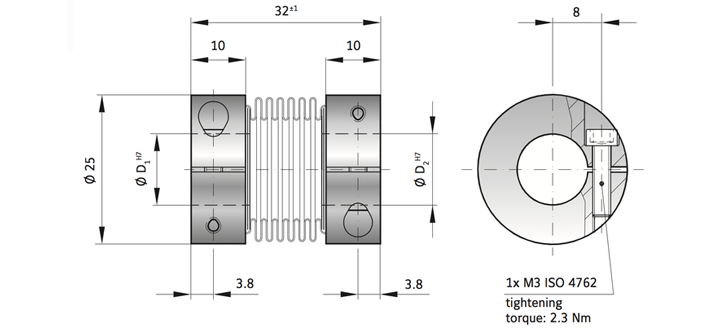

Tabel
| BKL Series | |
| Rated torque (Nm) | TKN |
| Inside diameter possible from Ø to Ø H7 (mm) | D1/D2 |
| Moment of inertia (gcm2) | Jges. |
| Torsional stiffness (Nm/rad) | CT |
| Axial (mm) | max. |
| Lateral (mm) | max. |
| Angular (degree) | max. |
| Approximate weight (g) | |
| Tightening torque of the fastening screws (Nm) | |
