APK

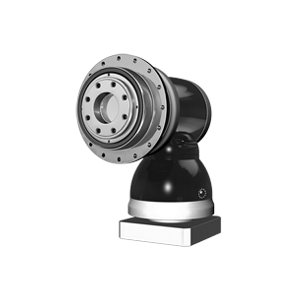

Haakse HypoïdeDe APEX APK serie is een High torque haakse hypoïde tandwielkast voorzien van schuine vertanding. Deze reductor is speciaal ontworpen voor continue bedrijf (S1) of cyclisch bedrijf (S5). De behuizing is gemaakt van staal en voorzien van een aluminium zwart geanodiseerde motor adapterplaat. De reductor heeft een stalen uitgaande as, flens ISO 9409.
Type reductor
haakse hypoïde
Nominale koppel
190 Nm - 18,715 Nm
Nominale toerental
1600-5500 rpm
Overbrengverhouding
1-traps
16 / 20 / 22 / 27,5 / 28 / 38,5 / 40 / 55
2-traps
64 / 88 / 100 / 110 / 137,5 / 140 / 154 / 160 / 200 / 220 / 280 / 385
3-traps
400 / 440 / 500 / 550 / 700 / 770 / 1.000 / 1.078 / 1.400 / 1.540 / 1.600 / 2.000 / 2.695 / 2.800 / 3.850 / 4.000 / 5.500
Speling
1-traps
≤ 2 arcmin
2-traps
≤ 2 arcmin
3-traps
≤ 2 arcmin
Rendement
1-traps
≥ 94%
2-traps
≥ 92%
3-traps
≥ 90%
Uitvoering
Stalen behuizing, ALU adapterplaat
