ADR
Planetair/ Haaks planetair vertragingskasten
Omschrijving

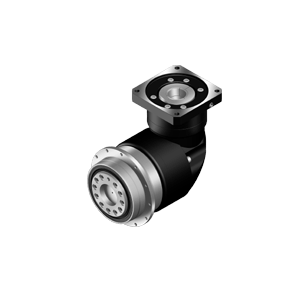

De APEX ADR serie is een roestvast stalen haakse planetaire vertragingskast voorzien van schuine vertanding, waardoor weinig geluidsproductie ontstaat. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor heeft een roestvast stalen uitgaande flens volgens ISO 9409.
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
4 / 5 / 7 / 10 / 14 / 20
20* / 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200
*Alleen de ADR047 2-traps biedt ratio 20 optie.
Spelingarm:
1-traps:
2-traps:
≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 95%
≥ 92%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2.000 Nm
ADR047 / ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
4 / 5 / 7 / 10 / 14 / 20
20* / 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200 *Alleen de ADR047 2-traps biedt ratio 20 optie.
Spelingarm:
1-traps:
2-traps:
≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 95%
≥ 92%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2.000 Nm
ADR047 / ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255
Specificaties
Overbrengverhouding:
1-traps: 4 / 5 / 7 / 10 / 14 / 20
2-traps: 20* / 25 / 35 / 40 / 50 / 70 / 100 / 140 / 200 *Alleen de ADR047 2-traps biedt ratio 20 optie.
Spelingarm:
1-traps: ≤ 2 arcmin / ≤ 4 arcmin / ≤ 6 arcmin
2-traps: ≤ 4 arcmin / ≤ 7 arcmin / ≤ 9 arcmin
Hoog rendement:
1-traps: ≥ 95%
2-traps: ≥ 92%
Nominale koppels T2N: 14 Nm - 2.000 Nm
Bouwgrootte: ADR047 / ADR064 / ADR090 / ADR110 / ADR140 / ADR200 / ADR255
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
