AB

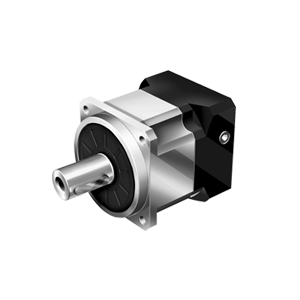

Planetair/ Haaks planetair vertragingskasten
Omschrijving
De APEX AB serie is een stille planetaire vertragingskast voorzien van roestvast stalen vierkante behuizing, aluminium zwart geanodiseerde motor adapterplaat en uitgevoerd met schuine vertanding. Door het innovatieve design wordt een compacte, lichte vertragingskast verkregen met hoog rendement en lage spelingsklasse. De reductor is voorzien van roestvast stalen as en kan worden voorzien van spie.
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps:
2-traps:
≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 97%
≥ 94%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2000 Nm
AB042 / AB060 / AB060A / AB090 / AB090A / AB115 / AB115A / AB142 / AB142A / AB180 / AB220
Specificaties
Overbrengverhouding:
1-traps:
2-traps:
3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps:
2-traps:
≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
Hoog rendement:
1-traps:
2-traps:
≥ 97%
≥ 94%
Nominale koppels T2N:
Bouwgrootte:
14 Nm - 2000 Nm
AB042 / AB060 / AB060A / AB090 / AB090A / AB115 / AB115A / AB142 / AB142A / AB180 / AB220
Specificaties
Overbrengverhouding:
1-traps: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
2-traps: 12 / 15 / 16 / 20 / 25 / 28 / 30 / 32 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
Spelingarm:
1-traps: ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
2-traps: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
Hoogrendement:
1-traps: ≥ 97%
2-traps: ≥ 94%
Nominale koppels T2N: 14 Nm - 2000 Nm
Bouwgrootte: AB042 / AB060 / AB060A / AB090 / AB090A / AB115 / AB115A / AB142 / AB142A / AB180 / AB220
Toepassingen
- Verpakkingsindustrie
- AGV toepassingen
- Algemene machinebouw
